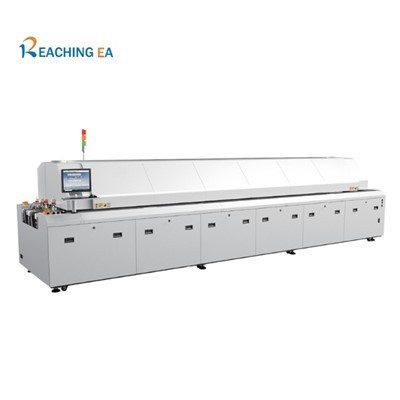

Augstas-veiktspējas SMT vads-bezmaksas plūsmas krāsns precīzai PCB montāžai
Mūsu SMT Reflow Oven ir izstrādāta tā, lai nodrošinātu stabilu, atkārtojamu un augstas{0}}kvalitātes bezsvinu-lodēšanu modernām PCB montāžas līnijām.
Izstrādāta ar uzlabotu dzesēšanas sistēmu, augstas -izturības nerūsējošā tērauda transportēšanas ķēdi un ātras uzsilšanas-tehnoloģiju, šī reflow cepeškrāsns nodrošina izcilu veiktspēju liela-apjoma un lielas{3}}jauktas SMT ražošanas vidēs.
Sistēmas optimizētā termiskā arhitektūra garantē precīzu temperatūras kontroli, vienmērīgu siltuma sadali un uzticamu uzticamību,{0}} padarot to piemērotu plaša patēriņa elektronikai, automobiļu elektronikai, rūpnieciskajai vadībai, LED ražošanai un EMS rūpnīcām.
Galvenās SMT Reflow krāsns īpašības
Dzesēšanas jaudas uzlabošana
Uzlabota dzesēšanas veiktspēja nodrošina ātrāku temperatūras kritumu un labāku termisko aizsardzību:
- Dzesēšanas slīpums palielinājās par25%
- PCB izejas temperatūra samazināta par30%
Tas nodrošina labāk kontrolētu dzesēšanu, samazina termisko spriegumu un uzlabo lodēšanas savienojumu kvalitāti, -jo īpaši tas ir svarīgi komponentiem, kas ir jutīgi pret lielu-jaudu vai temperatūru{2}}.
Nerūsējošā tērauda transporta ķēde
- Aprīkots ar dubulto-rindu nerūsējošā tērauda transportēšanas ķēdi
- Nodrošina stabilu PCB pārnesi visās reflow zonās
- PCB malu metināšanas temperatūru neietekmē vadošās sliedes siltuma absorbcija
- Garantē konsekventus un uzticamus lodēšanas rezultātus
Šī ķēdes struktūra nodrošina izcilu izturību, vienmērīgu kustību un ilgtermiņa stabilitāti nepārtrauktā ražošanā.
Temperatūras stabilitāte
- Izgatavots ar 8 mm biezām termoakumulācijas alumīnija plāksnēm
- Nodrošina izcilu siltuma saglabāšanu un sadali
- Uztur stabilu temperatūru ilgstošas{0}}masveida ražošanas laikā
Šis dizains nodrošina vienmērīgus termiskos profilus visā pārplūdes zonā un nodrošina nemainīgu bezsvina{0}}lodēšanas kvalitāti.
Ātra sasilšana
Iesildīšanās laiks{0}}saīsināts par 30%, ļaujot ātri sākt ražošanu
Neatkarīgie vadības moduļi ietver:
- Transporta ātruma kontrole
- Dzesēšanas zonas ventilatora vadība
- Priekšsildīšanas augšējā ventilatora vadība
- Apakšējā ventilatora priekšsildīšanas vadība
Tas nodrošina ātru receptes pārslēgšanu, ātru iestatīšanu un elastīgu temperatūras{0}}profila pielāgošanu.
Kāpēc šī reflow krāsns uzlabo jūsu SMT ražošanu
- Stabilāka lodēšana smalkam-solim, BGA, CSP
- Ātrāka iesildīšanās-→ augstāka ražošanas efektivitāte
- Labāka dzesēšana → uzlabota savienojuma uzticamība
- Uzlabota ķēdes struktūra → stabils PCB transports
- Paredzēts nepārtrauktai darbībai 24/7

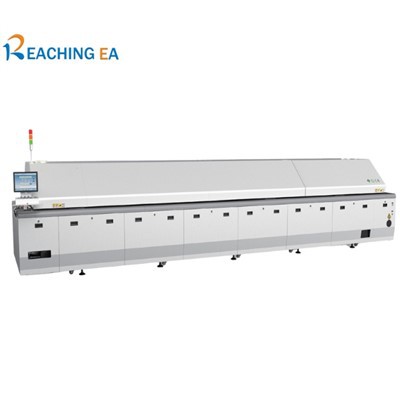

- Savietojams ar slāpekļa reflow lodēšanu (pēc izvēles)
Lietojumprogrammas
Ideāli piemērots augstas{0}}precizitātes, augstas{1}}uzticamības PCB montāžai:
Sadzīves elektronika
Automobiļu elektronika
LED moduļi
Rūpnieciskās vadības sistēmas
EMS un OEM ražošana
Augsta{0}}blīvuma daudzslāņu{1} PCB
Tehnisko specifikāciju tabula
|
Parametrs |
JTR-800 / JTR-800-N |
JTR-1000 / JTR-1000-N |
JTR-1200 / JTR-1200-N |
|
Apsildāms garums |
3110 mm |
3890 mm |
4640 mm |
|
Izmēri (L × W × A) |
5520×1430×1530 mm |
6300×1430×1530 mm |
7050 × 1430 × 1530 mm |
|
Neto svars |
Aptuveni . 2400KG/2500 KG |
Aptuveni . 2700KG/2800 KG |
Aptuveni . 3000KG/3100 KG |
|
Izplūdes gāzu tilpums |
10m³/min × 2 Izplūdes |
10m³/min × 2 Izplūdes |
10m³/min × 2 Izplūdes |
|
Spēka avots |
AC 380V 3Ø 50/60Hz (AC 220V 3Ø pēc izvēles) |
AC 380V 3Ø 50/60Hz (AC 220V 3Ø pēc izvēles) |
AC 380V 3Ø 50/60Hz (AC 220V 3Ø pēc izvēles) |
|
Jauda (palaišana) |
30KW / 32KW |
36KW / 38KW |
40KW / 42KW |
|
Jauda (darba) |
9KW / 10KW |
10KW / 11KW |
11KW / 12KW |
|
Uzsilšanas laiks |
Aptuveni . 25min |
Aptuveni . 25min |
Aptuveni . 25min |
|
Temp. Diapazons |
Telpas temperatūra - 300 grādi |
Telpas temperatūra - 300 grādi |
Telpas temperatūra - 300 grādi |
|
Maks. PCB platums |
400 mm (pēc izvēles 460 mm) |
400 mm (pēc izvēles 460 mm) |
400 mm (pēc izvēles 460 mm) |
|
Komponentu augstums |
Augšpusē 30 mm / apakšā 25 mm |
Augšpusē 30 mm / apakšā 25 mm |
Augšpusē 30 mm / apakšā 25 mm |
|
Konveijera virziens |
No kreisās puses uz labo (pēc izvēles no labās puses uz kreiso) |
No kreisās puses uz labo (pēc izvēles no labās puses uz kreiso) |
No kreisās puses uz labo (pēc izvēles no labās puses uz kreiso) |
|
Fiksēta sliežu puse |
Fiksēta priekšējā sliede (pēc izvēles fiksēta aizmugurējā sliede) |
Fiksēta priekšējā sliede (pēc izvēles fiksēta aizmugurējā sliede) |
Fiksēta priekšējā sliede (pēc izvēles fiksēta aizmugurējā sliede) |
|
Konveijera augstums |
900-1200 mm |
900-1200 mm |
900-1200 mm |
|
Konveijera ātrums |
300–2000 mm/min |
300–2000 mm/min |
300–2000 mm/min |
|
Datu glabāšana |
Uzglabājami dažādi parametri un statusi |
Uzglabājami dažādi parametri un statusi |
Uzglabājami dažādi parametri un statusi |
|
Nenormāla trauksme |
Virs/zem temperatūra, skaņa un gaisma |
Virs/zem temperatūra, skaņa un gaisma |
Virs/zem temperatūra, skaņa un gaisma |
|
Ierīces izkārtojums |
|
|
|
|
Apkures zonas |
Top 8 / Apakšējā 8 |
Top 10 / Apakšējais 10 |
Top 12 / Apakšējā 12 |
|
Dzesēšanas zonas |
3. augšdaļa / 3. apakšdaļa |
3. augšdaļa / 3. apakšdaļa |
3. augšdaļa / 3. apakšdaļa |
|
Vadības sistēma |
WIN{0}} Rūpnieciskais dators + PLC |
WIN{0}} Rūpnieciskais dators + PLC |
WIN{0}} Rūpnieciskais dators + PLC |
|
Temp. Kontrole |
PID + SSR |
PID + SSR |
PID + SSR |
|
Termopāra vads |
4+ vadi |
4+ vadi |
4+ vadi |
|
Konveijera sistēma |
Sliede + nerūsējošais tīkls |
Sliede + nerūsējošais tīkls |
Sliede + nerūsējošais tīkls |
|
Konveijera vadības režīms |
Importēts invertors + importēts konveijera motors |
Importēts invertors + importēts konveijera motors |
Importēts invertors + importēts konveijera motors |
|
Ķēdes struktūra |
Dubultās-saites anti--bloķēšana |
Dubultās-saites anti--bloķēšana |
Dubultās-saites anti--bloķēšana |
|
Platuma regulēšana |
Elektriski regulējams |
Elektriski regulējams |
Elektriski regulējams |
|
Cover Open Way |
Elektriski atvērts |
Elektriski atvērts |
Elektriski atvērts |
|
UPS jauda |
Rezerves jauda, lai pabeigtu ražošanu |
Rezerves jauda, lai pabeigtu ražošanu |
Rezerves jauda, lai pabeigtu ražošanu |
|
Dzesēšanas sistēma |
Piespiedu gaisa dzesēšana ("N" modelis) |
Piespiedu gaisa dzesēšana ("N" modelis) |
Piespiedu gaisa dzesēšana ("N" modelis) |
|
Paplašinātie modeļi |
JTR-800D / JTR-800L / JTR-800LD / JTR-800-N |
JTR-1000D / JTR-1000L / JTR-1000LD / JTR-1000-N |
JTR-1200D / JTR-1200L / JTR-1200LD / JTR-1200-N |
|
Paplašinātie izmēri (L × W × A) |
5520 × 1660 × 1530 mm |
6300 × 1660 × 1530 mm |
7050 × 1660 × 1530 mm |
|
Pagarināts neto svars |
Aptuveni . 2750KG/2850 KG |
Aptuveni . 3050KG/3150 KG |
Aptuveni . 3350KG/3450 KG |
|
Pagarināts uzsilšanas laiks |
Aptuveni . 30min |
Aptuveni . 30min |
Aptuveni . 30min |
|
Sliedes platuma diapazons |
"D" modelis: 50–270 mm |
"L" modelis: 50–610 mm |
"DL" modelis: 50-270 mm / "N" modelis: 50-610 mm |
|
Slāpekļa modelis |
N – slāpeklis |
N – slāpeklis |
N – slāpeklis |
|
Slāpekļa patēriņš |
Standarta 300–1000 PPM pie 20M³/h / "D", "L", "DL" modeļi: 500-1000 PPM pie 25-30M³/h |
Standarta 300–1000 PPM pie 20M³/h / "D", "L", "DL" modeļi: 500-1000 PPM pie 25-30M³/h |
Standarta 300–1000 PPM pie 20M³/h / "D", "L", "DL" modeļi: 500-1000 PPM pie 25-30M³/h |
Produkta dati ir paredzēti tikai atsaucei. Lūdzu, sazinieties ar mums, lai apstiprinātu jaunāko informāciju.
Kāpēc sadarboties ar mums
✓ Vairāk nekā tikai aprīkojuma piegāde - pilnīgi SMT līnijas risinājumi
✓ Reāla projektu pieredze ar uzstādītām un darbojošām SMT līnijām
✓ Spēcīgs inženiertehniskais atbalsts automatizācijai un integrācijai
✓ Samazināts integrācijas risks un ātrāka līnijas palaišana{0}}
✓ Īpašs tehniskais atbalsts visā projekta dzīves ciklā
Par mums
Mēs specializējamies pilnos SMT līniju risinājumos un automatizācijas integrācijā, piegādājot uzticamas iekārtas un pārbaudītas ražošanas līnijas ar reālu projektu pieredzi.
Reflow Oven – FAQ
J: 1. Kādam nolūkam SMT ražošanā izmanto reflow krāsni?
A: Reflow krāsns tiek izmantota SMT ražošanas līnijās elektronisko komponentu lodēšanai uz PCB plāksnēm. Pēc lodēšanas pastas izdrukāšanas un komponentu ievietošanas PCB iziet cauri pārplūdes krāsnim, kur kontrolēta karsēšana izkausē lodēšanas pastu, radot uzticamus lodēšanas savienojumus.
J: 2. Kā darbojas reflow krāsns?
A: Pārplūdes krāsns darbojas, karsējot PCB blokus caur vairākām temperatūras zonām, tostarp priekšsildīšanas, mērcēšanas, pārplūdes un dzesēšanas zonām. Katra zona tiek precīzi kontrolēta, lai nodrošinātu stabilu lodēšanas kvalitāti un samazinātu sastāvdaļu termisko spriegumu.
J: 3. Cik sildīšanas zonu ir reflow krāsnī?
A: Lielākā daļa SMT reflow krāsniņu ir pieejamas ar 6 līdz 12 apkures zonām atkarībā no ražošanas prasībām. Vairāk sildīšanas zonu nodrošina labāku temperatūras kontroli un uzlabotu lodēšanas kvalitāti, īpaši sarežģītiem vai augsta blīvuma PCB blokiem.
J: 4. Kāda veida reflow krāsnis ir pieejamas?
A. Izplatītākie pārplūdes krāsnis ir karstā gaisa plūsmas krāsnis, slāpekļa plūsmas krāsnis un svina -bezsvina plūsmas krāsnis. Izvēle ir atkarīga no PCB sarežģītības, lodēšanas pastas veida un ražošanas kvalitātes prasībām.
J: 5. Kāda ir atšķirība starp gaisa un slāpekļa plūsmas krāsnīm?
A: Slāpekļa pārplūdes krāsns samazina skābekļa līmeni lodēšanas laikā, tādējādi uzlabojot lodēšanas mitrināšanu, mazāk defektu un labāku lodēšanas savienojumu izskatu. Karstā gaisa plūsmas krāsnis ir rentablākas{1}}un piemērotas lielākajai daļai standarta SMT lietojumprogrammu.
J: 6. Vai reflow krāsns ir piemērota lodēšanai bez svina{1}}?
A: Jā. Mūsdienu SMT reflow krāsnis ir paredzētas lodēšanai bez svina, un tās piedāvā precīzu temperatūras kontroli un stabilu termisko veiktspēju, lai atbilstu procesa prasībām bez svina.
J: 7. Kā iestatīt temperatūras profilu reflow krāsnī?
A: Temperatūras profils ir iestatīts, pamatojoties uz lodēšanas pastas specifikācijām, PCB materiālu un komponentu veidiem. Pareiza profilēšana palīdz nodrošināt konsekventu lodēšanas kvalitāti un samazina tādus defektus kā kapakmeņi vai auksti savienojumi.
J: 8. Vai reflow krāsni var integrēt pilnā SMT līnijā?
A: Jā. Reflow krāsni var pilnībā integrēt pilnā SMT ražošanas līnijā, nevainojami strādājot ar lodēšanas pastas printeriem, savākšanas un novietošanas iekārtām, AOI un dēļu apstrādes aprīkojumu.
J: 9. Kāda apkope ir nepieciešama reflow cepeškrāsnim?
A: Regulāra apkope ietver plūsmas atlikumu tīrīšanu, ventilatoru un sildītāju pārbaudi, konveijera sistēmu pārbaudi un temperatūras precizitātes pārbaudi, lai nodrošinātu stabilu ilgtermiņa darbību.
J: 10. Kā izvēlēties pareizo reflow krāsni savai SMT līnijai?
A: Pareizās reflow krāsns izvēle ir atkarīga no PCB izmēra, ražošanas apjoma, lodēšanas procesa un līnijas konfigurācijas. Darbs ar pieredzējušu SMT līniju risinājumu nodrošinātāju palīdz nodrošināt optimālu veiktspēju un vienmērīgu līniju integrāciju.
